ISY-STEEL
La solution C&I universelle pour tous vos projets en bac acier

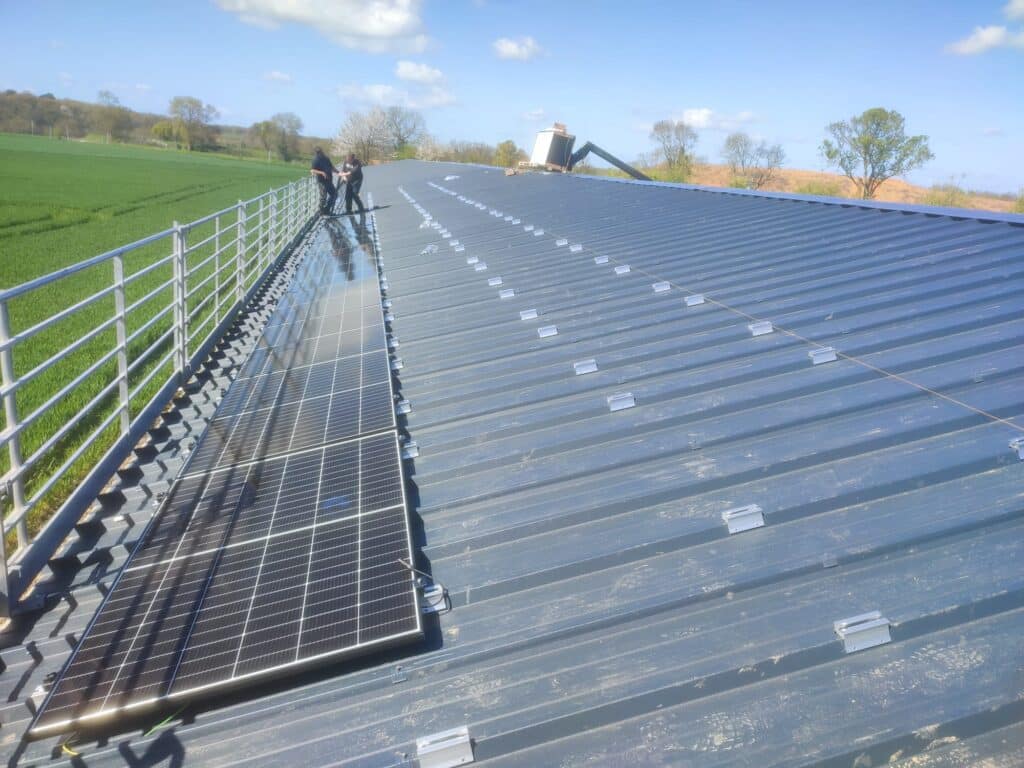

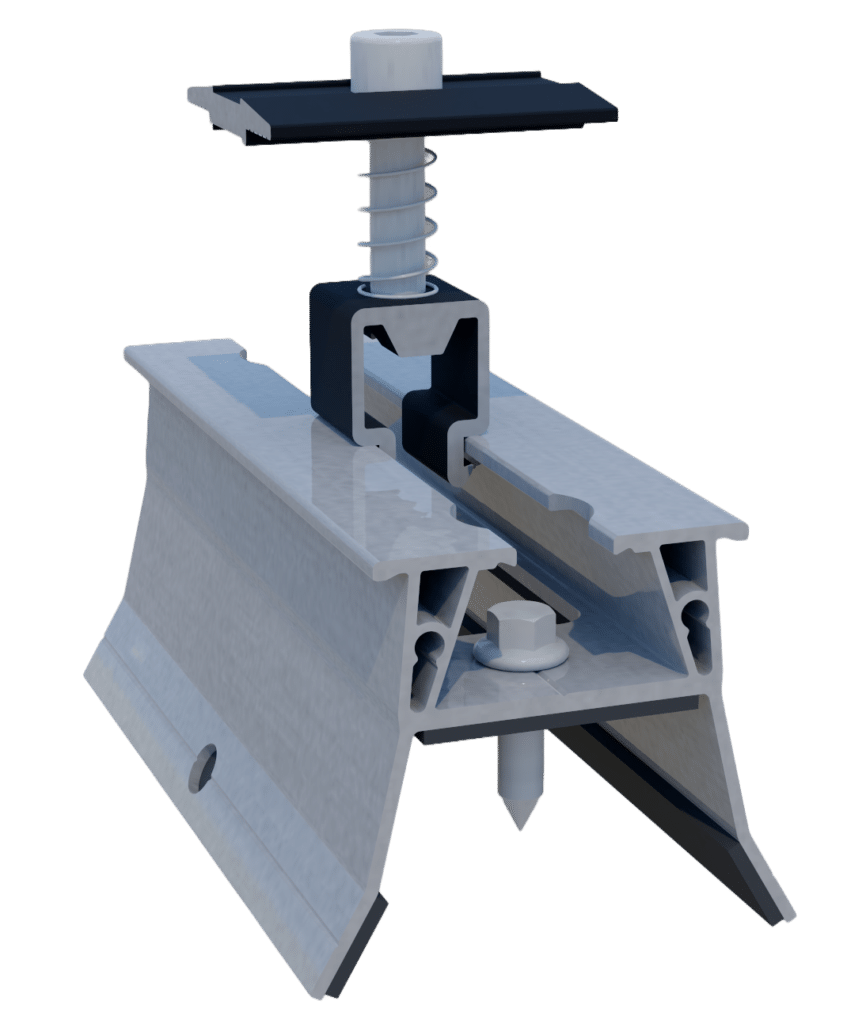

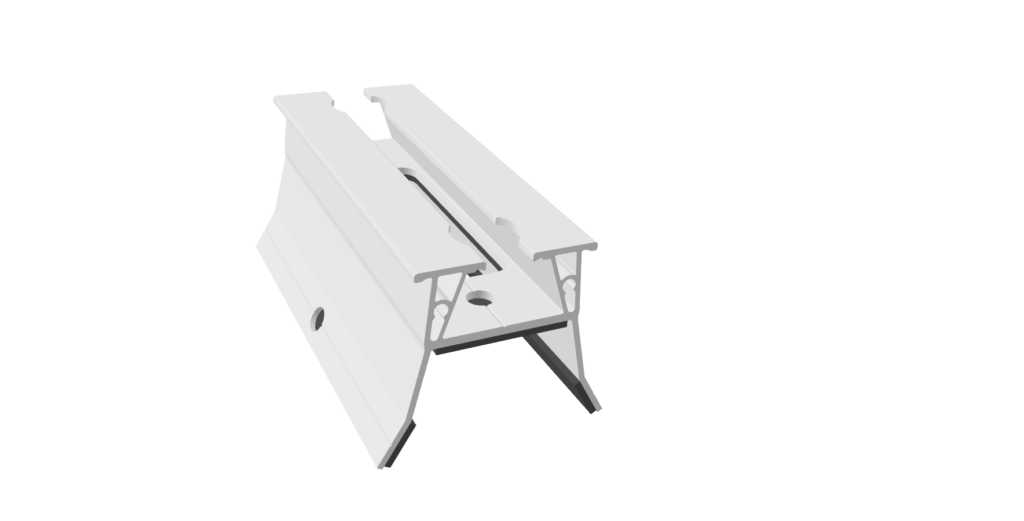

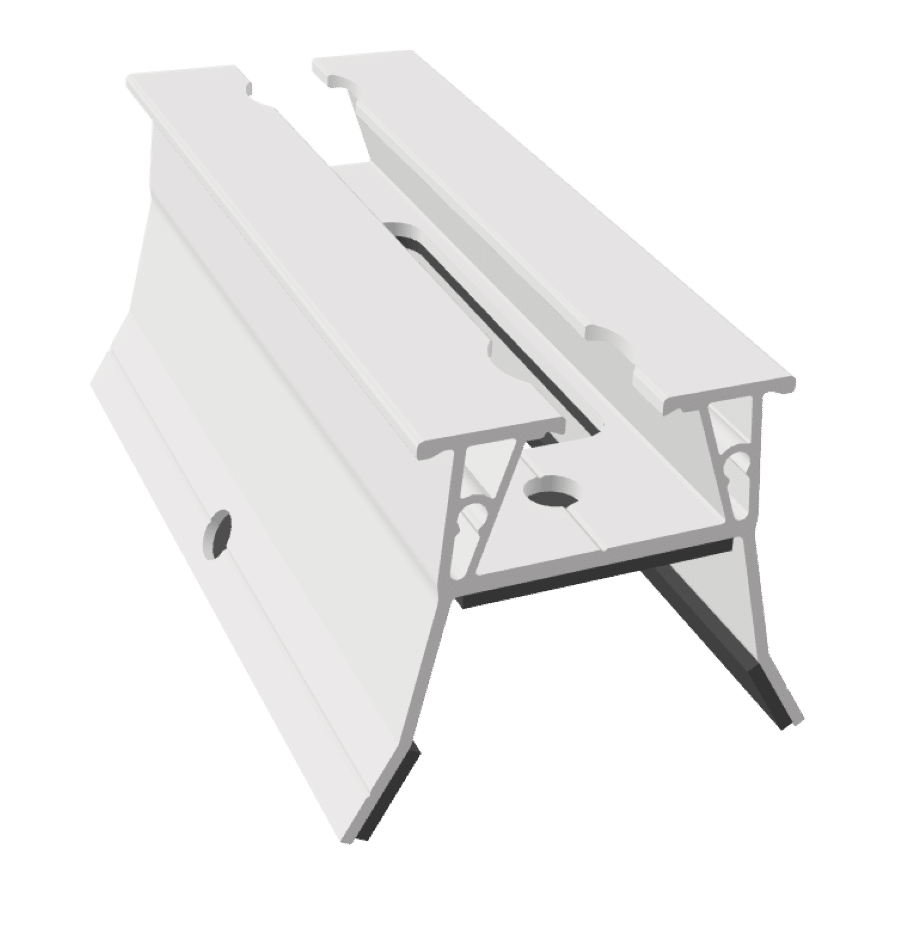

ISY-STEEL Rail universel - Alu
Rail adapté à toutes les ondes de bac trapzéoïdaux (35 à 45mm), possibilité de le fixer avec 2, 3 ou 5 vis pour répondre à tous les contraintes climatiques, son ouverture central lui permet de se positionner au dessus d'un cavalier, et ainsi répondre à toutes les contraintes chantiers.

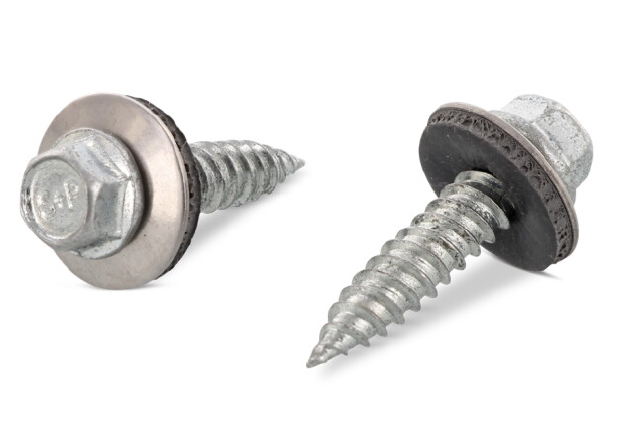

VIS BIMETAL autoperceuse - 6.0 X 38
Vis bimétal en inox A2 de dimension 6,0 x 38 mm.
Possède une pointe designée pour visser à travers les bacs (même en recouvrement) sans créer de copeau de métal, et limiter les phénomènes de corrosion.

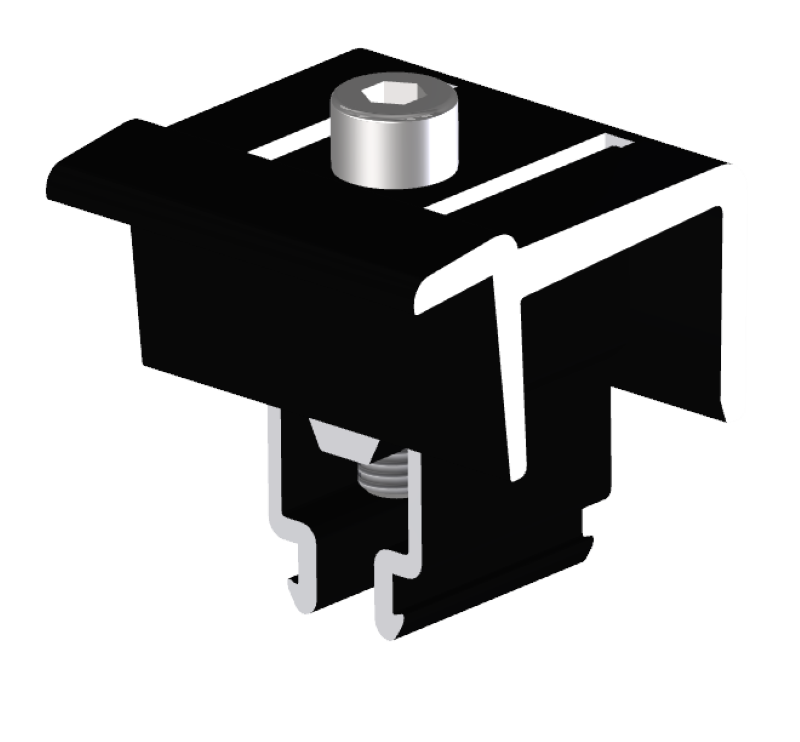

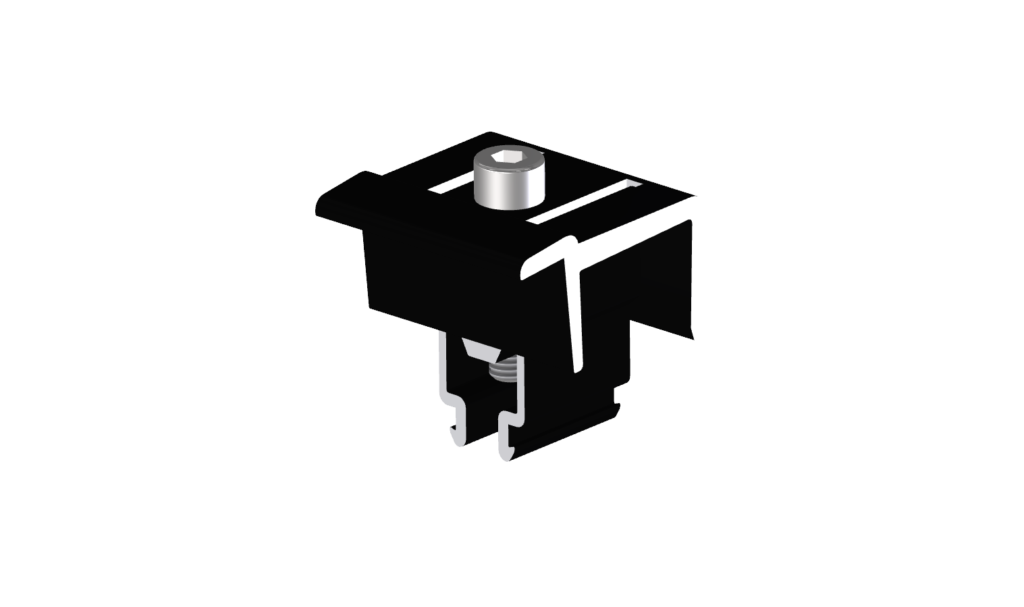

ÉTRIER EXT BLACK
Etrier compatible avec tous les systèmes ISY-PV, il s'adapte à toutes les tailles de panneaux et permet de fixer les panneaux aux extrémités du champs photovoltaïque.

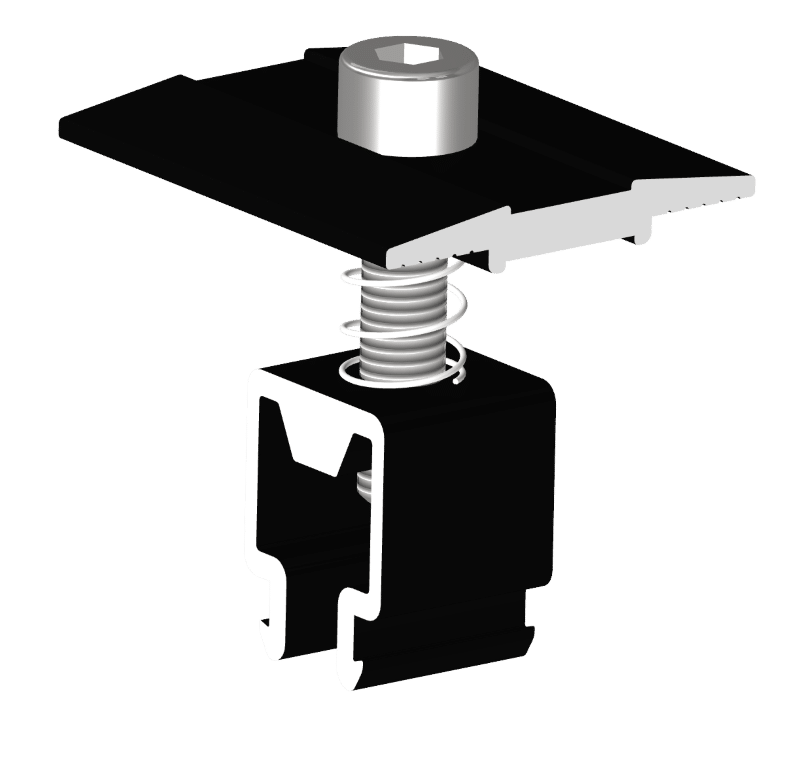

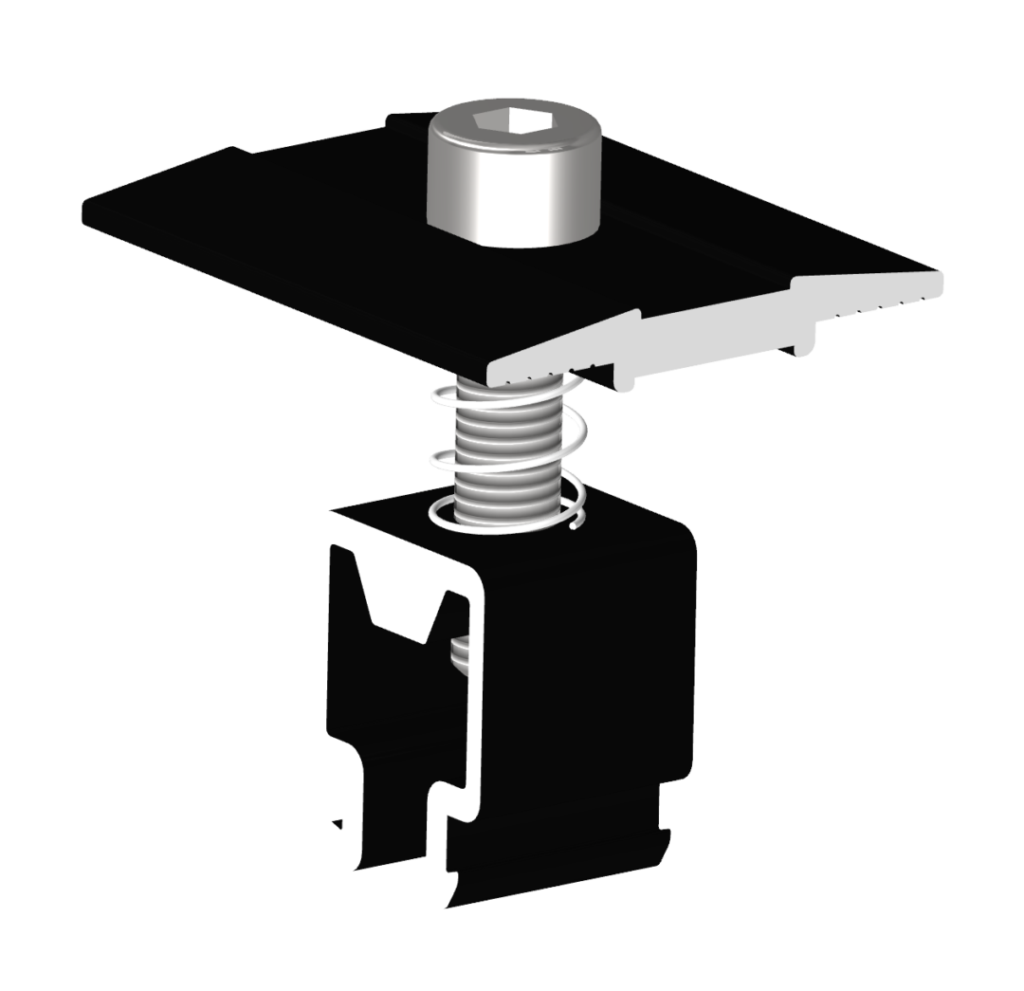

ÉTRIER INT BLACK
Etrier compatible avec tous les systèmes ISY-PV, il s'adapte à toutes les tailles de panneaux et permet de fixer les panneaux adjacents en partie centrale du champs photovoltaïque.

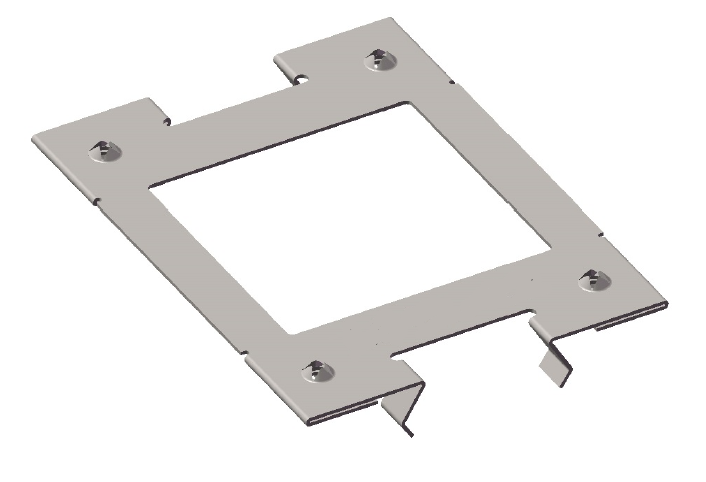

GRIFFES MALT ISY-PV
A assembler sur les étriers intermédiaires, la Griffe MALT ISY-PV permet la liaison équipotentielle entre le rail et le cadre du panneau photovoltaïque.
Solution testée et validée par le Bureau Veritas.
Butée d'arrêt ISY-STEEL (bientôt disponible)
Butée en polymère s'insérant dans les rails ISY-STEEL de bas de champs.
Facilite la mise en oeuvre et l'alignement des modules, et offre une sécurité anti-glissement supplémentaire.
Tous les documents ISY-STEEL
LES QUESTIONS LES PLUS FRÉQUENTES
SUR CETTE FIXATION
Pour vous aider à mieux comprendre et à tirer le meilleur parti de ISY-STEEL, nous avons rassemblé et répondu aux questions les plus fréquemment posées par nos clients et installateurs.
Sur quel type de bac peut s'installer l'ISY-STEEL?
L'ISY-STEEL est compatible avec les tôles trapézoïdales conformes au DTU 40.35, dont les nervures présentent une hauteur comprise entre 35 et 45 mm, une largeur de sommet d'au minimum 20 mm et un angle de nervure compris entre 56° et 60°.
En dehors de ces conditions, contactez notre support technique poru vérifier la compatibilité.
Faut-il une référence de tôle trapézoïdale spécifique ?
Non, il n'y a pas de référence imposée. En revanche, la tôle doit être conforme au DTU 40.35, avec une nuance d'acier minimale S280GD et une épaisseur ≥ 0,63 mm pour un bac sec. La compatibilité dimensionnelle des nervures doit également être vérifiée (voir question précédente).
Combien de vis dois-je mettre par rail ISY-STEEL ?
Entre 2 et 5 vis par rail selon les charges climatiques du chantier : 2 vis par le dessus pour une mise en œuvre standard, 3 vis de côté pour une charge de vent accrue, et 5 vis (dessus et côté) pour une charge de vent extrême. Le nombre exact est déterminé par l'outil de dimensionnement ISY-PV en fonction de votre zone et situation climatique.
Quel est l'entraxe de panne maximum ?
L'entraxe de panne maximum dépend des charges climatiques du site et du nombre d'appuis. À titre indicatif, pour une charge de 50 daN/m², la portée maximale est de 1,75 m sur 2 appuis et de 2,00 m sur 4 appuis. Pour des charges plus importantes, ces valeurs sont réduites en conséquence. Référez-vous au tableau de portées présent dans le manuel d'installation ISY-STEEL.
Les zones de vent impactent-elles le nombre de fixations à installer ?
Oui, c'est même le premier critère !
Bien que la fixation avec 2 vis permette de répondre à la majorité des cas, il est indispensable de réalier une étude pour déterminer le nombre de fixation nécessaire.
Référez vous aux outils ISY-PV à disposition, ou contactez directement notre support technique.
Comment est réalisée la mise à la terre ?
La liaison équipotentielle entre les panneaux est assurée par la griffe MALT ISY-PV, insérée au niveau des étriers intermédiaires à chaque interligne — une seule griffe suffit à assurer la connexion entre deux panneaux. Le câble de mise à la terre est connecté sur la première et la dernière rangée de modules, ce qui permet d'intervenir sur un panneau en maintenance sans interrompre la liaison du reste du champ. L'ensemble doit être conforme au guide UTE C15-712.
Les pièces sont-elles communes avec d'autres produits ISY-PV ?
Oui, partiellement. Par exemple, les étriers intermédiaire (réf. 380109) et extérieur (réf. 380108) sont communs à l'ensemble des systèmes ISY-PV, mais également les griffes de mise à la terre, ou encore les boulons tête marteau servant à la fixation des micro onduleurs (si nécessaire).
Le rail peut-il passer au-dessus des cavaliers du bac ?
Oui, c'est l'un des atouts majeurs de l'ISY-STEEL. Le rail est conçu pour s'installer au-dessus des cavaliers des bacs nervurés, ce qui simplifie considérablement la pose. Si un cavalier tombe au droit d'une fixation, il suffit de décaler légèrement le rail pour que le cavalier se retrouve à l'intérieur ou à l'extérieur du rail.
