OUTIL DE DIMENSIONNEMENT
Configurateur ISY-PV
Bienvenue dans l'outil de dimensionnement ISY-PV. Déterminez la configuration optimale du système de fixation pour votre installation photovoltaïque, en quelques clics.
Une étude complète, conforme et fiable
Conçu pour les installateurs, bureaux d'études et distributeurs.
Cet outil permet de déterminer la configuration optimale du système de fixation pour votre installation photovoltaïque.
Il vous permet de réaliser une étude complète conforme aux règlementations en vigueur, et ainsi garantir la conformité technique et surtout la fiabilité de tous vos projets.
Prise en main intuitive
Un parcours guidé en 4 étapes, de la géolocalisation du projet jusqu'au rapport d'étude complet.

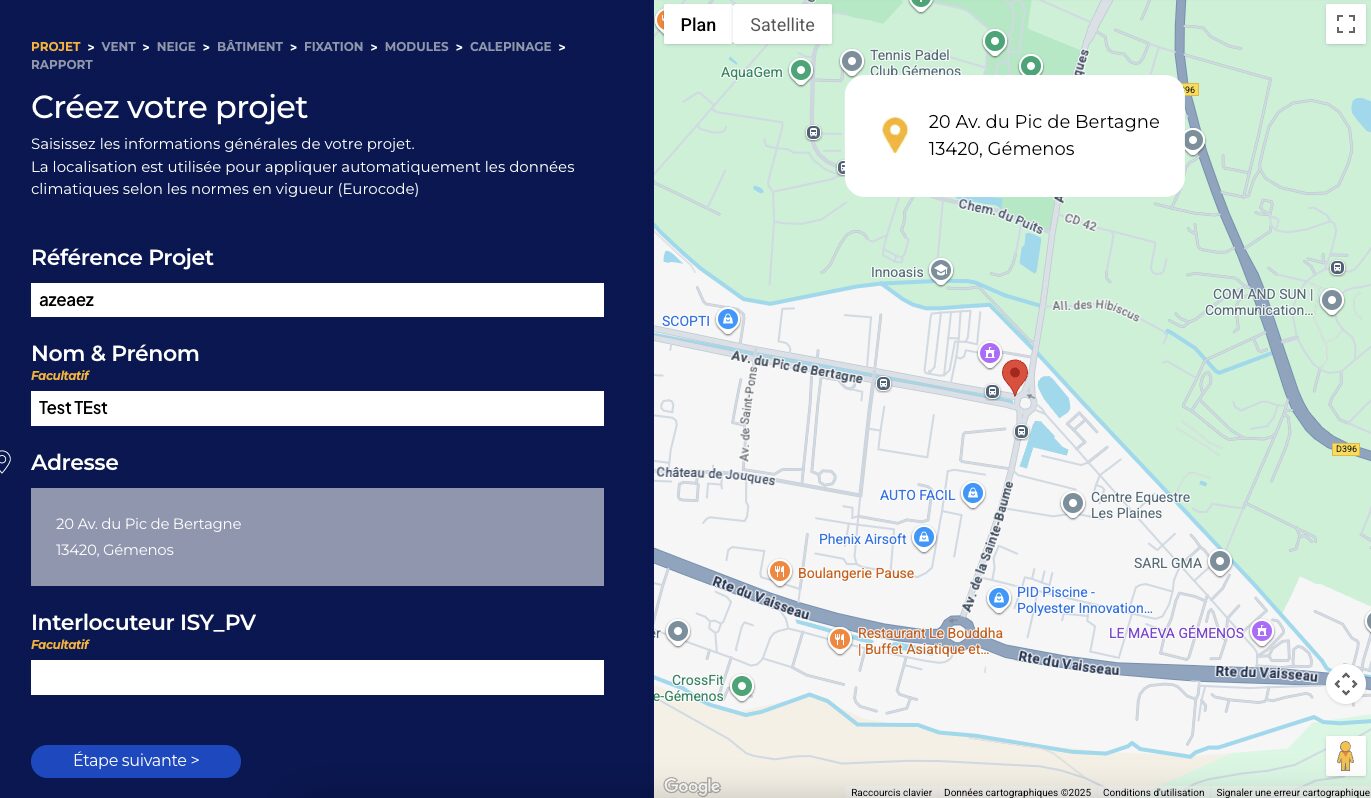

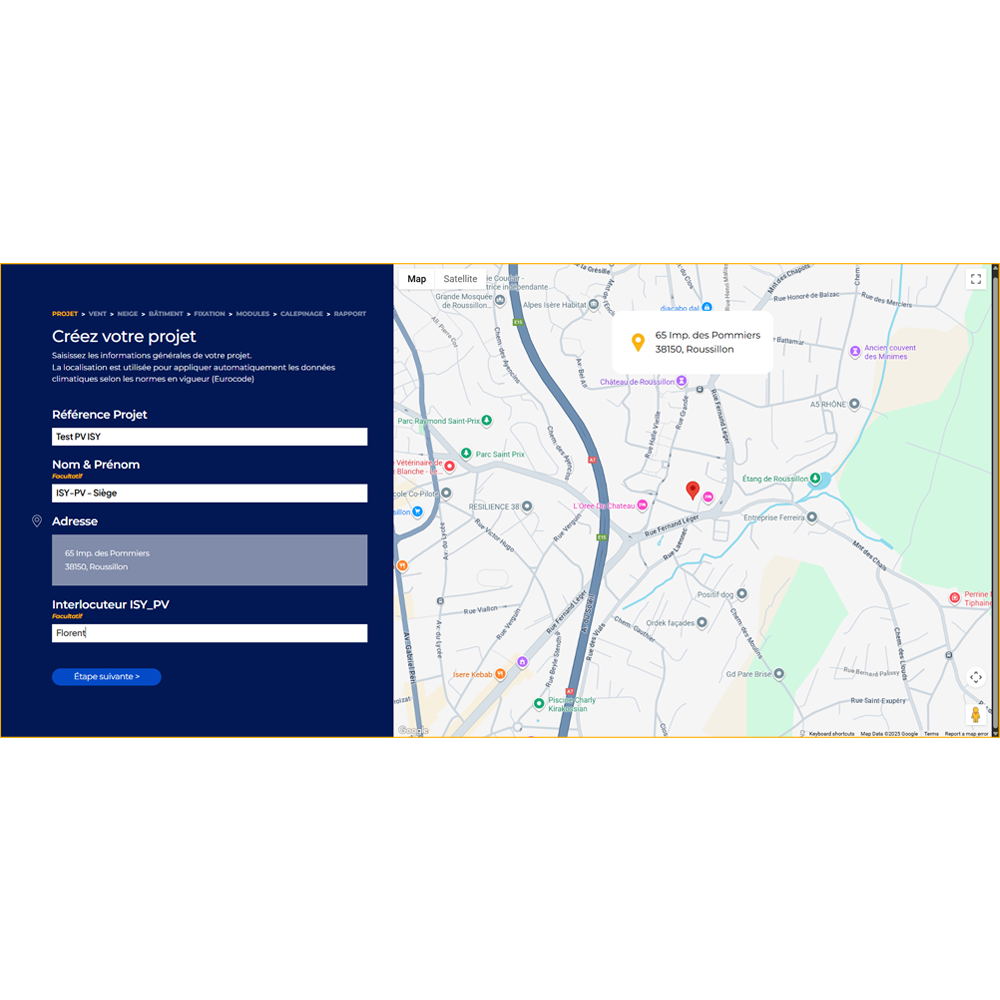

Géolocalisation
Saisissez simplement l'adresse du projet, le configurateur vous localisera et déterminera lui-même les données inhérentes au projet (zone de vent, zone de neige, altitude).

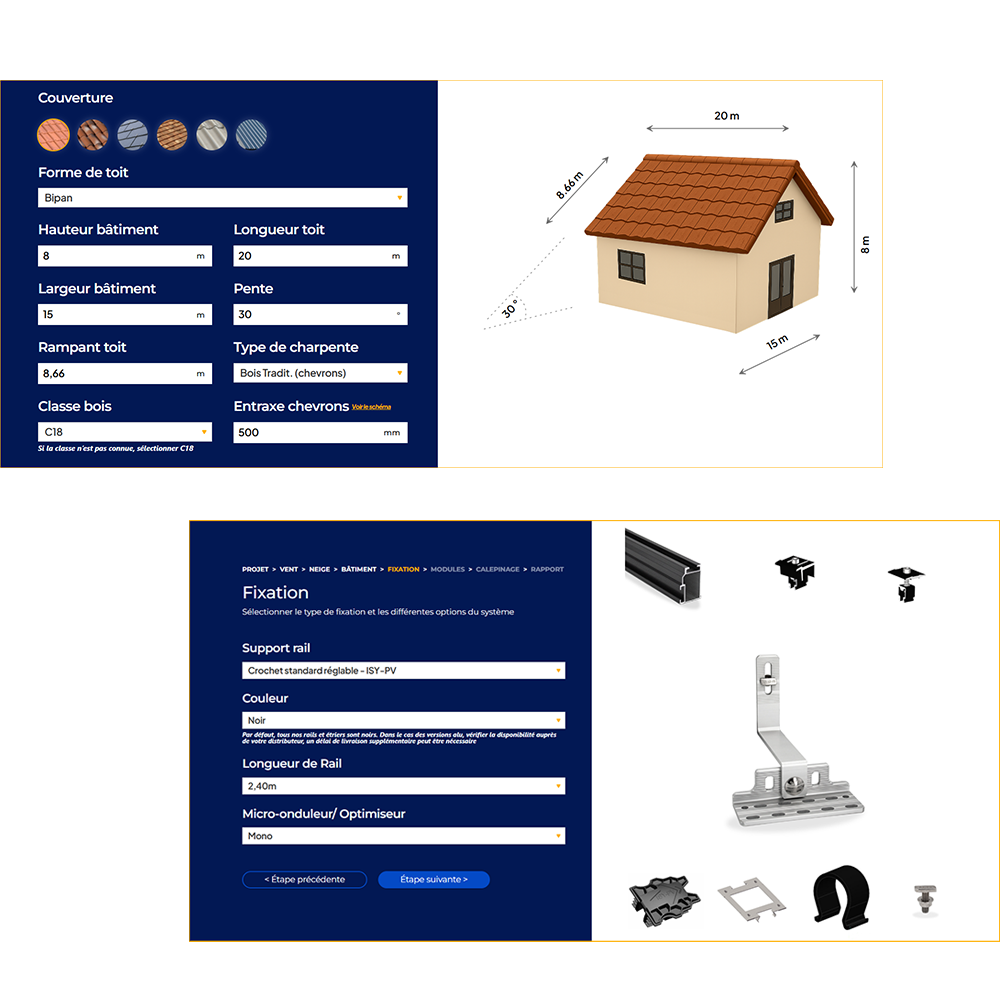

Paramétrage du projet
Saisissez les données du bâtiment pour déterminer la nature du support de fixation adéquat.

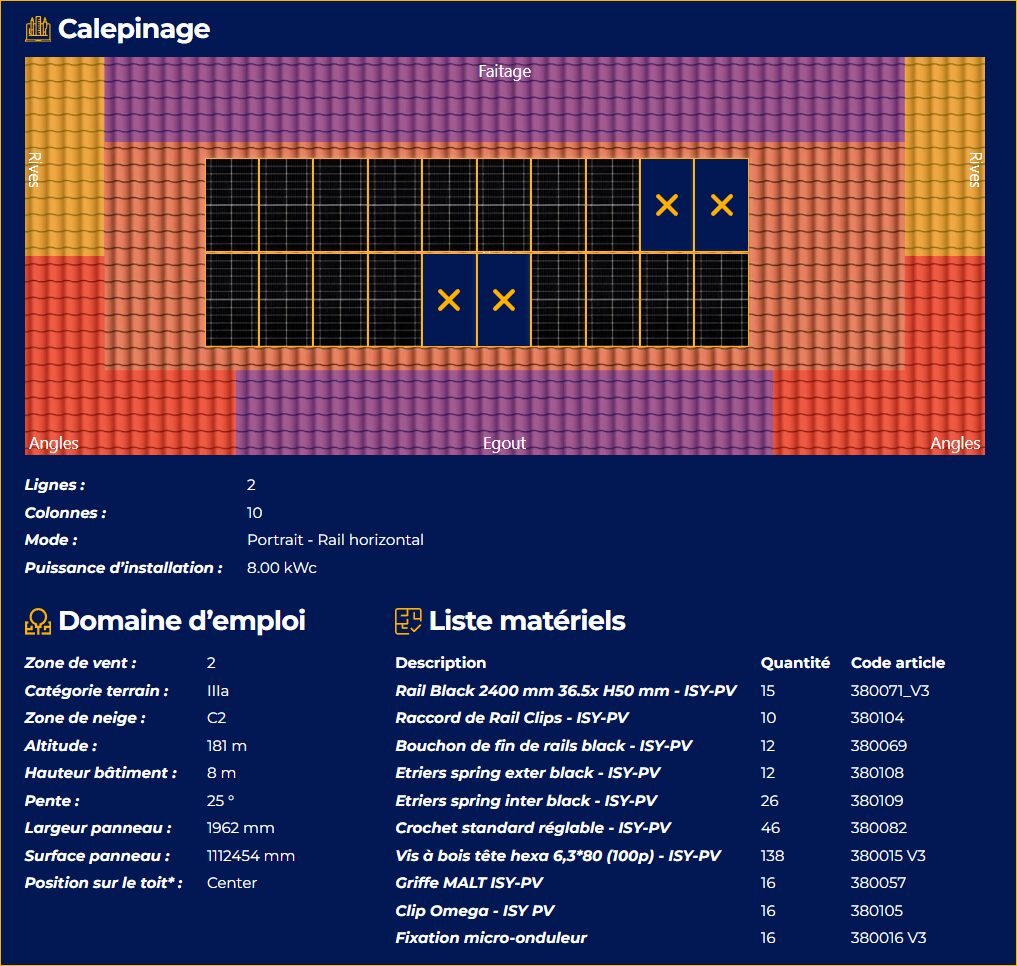

Calepinage facilité
Réalisez le champ PV selon votre cahier des charges et validez son emplacement sur la toiture.

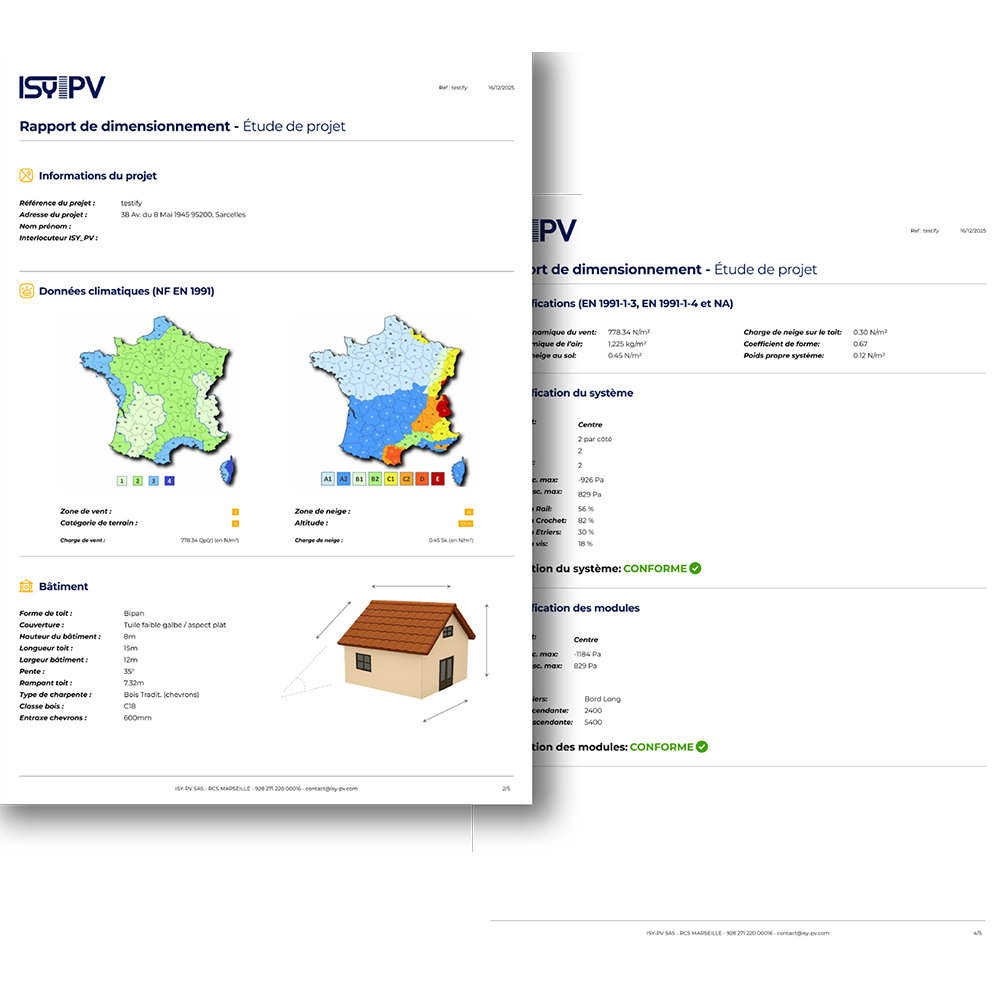

Rapport d'étude
Éditez le rapport d'étude du projet avec le calepinage, la liste de matériels et le rapport de calcul.
Les questions les plus fréquentes
Pour vous guider dans l'utilisation du configurateur et répondre à vos interrogations, voici les questions les plus fréquemment posées par nos clients et installateurs.
Doit-on saisir soi-même toutes les données climatiques ?

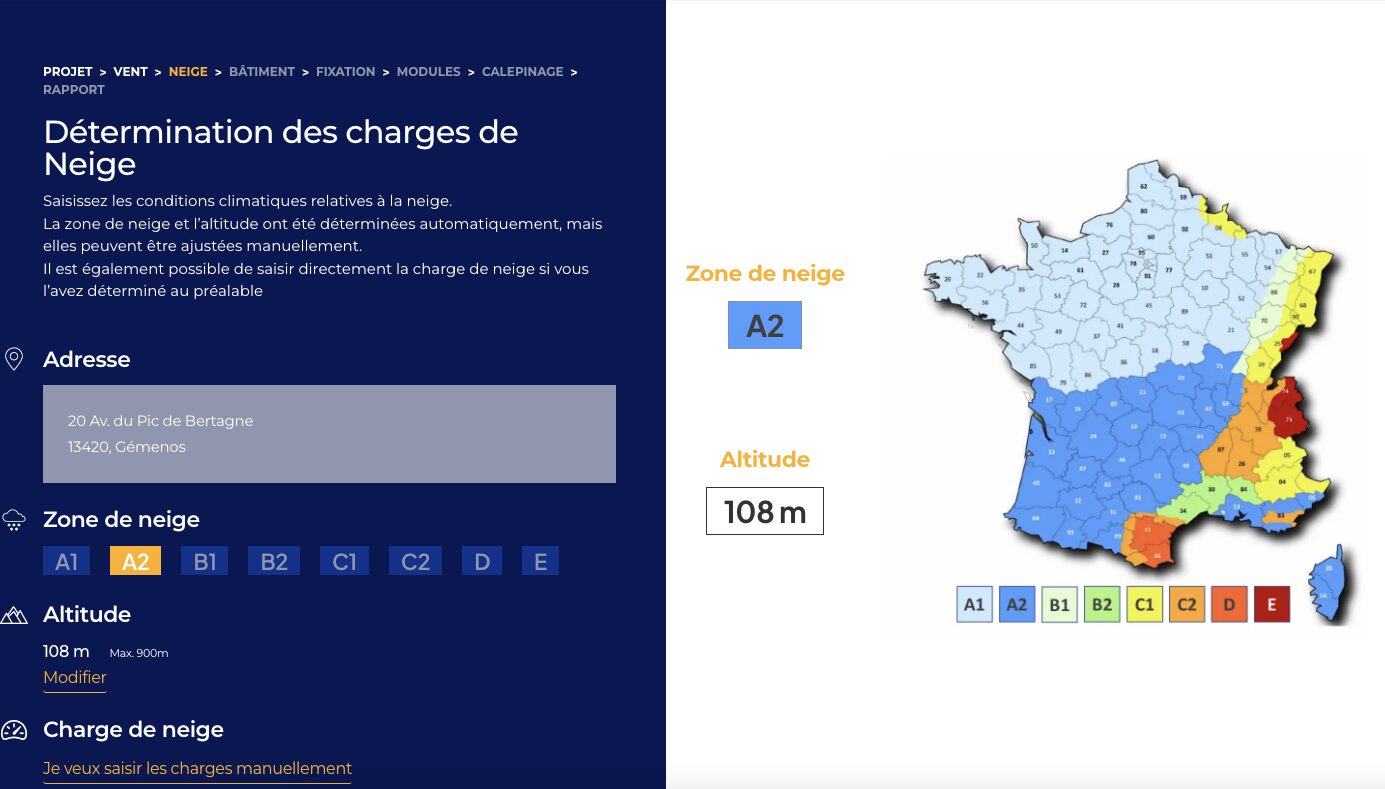

Le configurateur détermine automatiquement la zone de vent, la zone de neige et l'altitude du projet en fonction de l'adresse que vous aurez saisie. En revanche, il vous faudra saisir la catégorie de terrain qui est spécifique à l'emplacement de votre projet. Vous pouvez également saisir manuellement les charges de neige et de vent si une étude préalable a déjà été réalisée en ce sens.
Comment puis-je déterminer la catégorie de terrain de mon projet ?

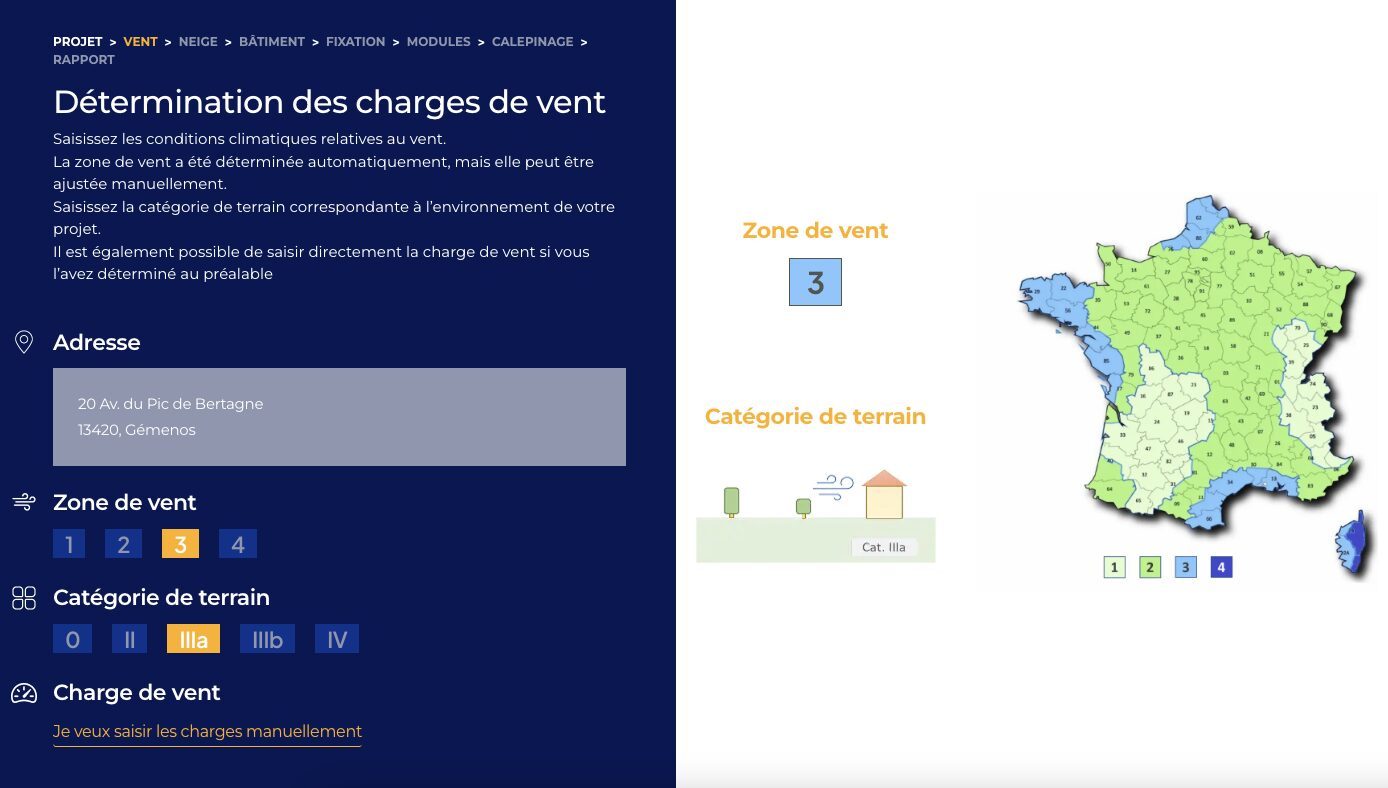

Dans la section « Charges de vent », une icône s'affiche dans le panneau de droite pour vous schématiser la typologie de terrain correspondant à votre saisie. Il existe 5 catégories (0 : front de mer, II : rase campagne, IIIa : zone rurale avec faible végétation, IIIb : zone rurale moyennement dense ou zone industrielle, IV : zone urbaine ou à végétation très dense). Vous pouvez utiliser la vue satellite à l'étape précédente pour vous aider à la déterminer.
Puis-je dessiner mon toit s'il possède une forme particulière ?
Pour le moment, le configurateur se limite à des formes de toit rectangulaires, pour des toitures à simple pan ou monopan. Dans le cas de toiture multipans (par exemple pour les toitures dites « diamant »), nous vous invitons à sélectionner la forme de toit « bipan » pour être en adéquation avec le calcul des charges de vent calculées.
Puis-je installer le système ISY-HOOK sur fermettes ?
Oui, la pose sur fermettes est validée sous ETN. Nous vous invitons à vous reporter aux documentations techniques pour connaître les règles de mise en œuvre correspondantes.
Peut-on sauvegarder les projets ?
Bientôt ! Il n'est pas possible pour le moment de créer une sauvegarde des projets dans la version actuelle de l'outil, mais cela sera très prochainement implémenté.
Y a-t-il une base de données des modules photovoltaïques ?
Pas encore ! La saisie des données modules (dimensions, poids, puissance, charges admissibles) se fait manuellement pour le moment, mais ces données peuvent être retrouvées facilement sur la « Liste des modules à jour sous ETN ISY-HOOK » présente dans l'espace téléchargement. Une base de données des modules validés sous ETN sera prochainement implémentée. Pensez à nous contacter si votre module n'est pas présent dans la liste.
Comment déplacer le champ PV sur la toiture ?
Vous pouvez soit utiliser les flèches du clavier (option la plus pratique), soit saisir directement la distance au point d'origine pour une approche plus précise.
Comment retirer des modules sur mon champ ?
Il vous suffit de cliquer sur le module correspondant pour le retirer du champ. Si vous souhaitez le remettre, il suffit simplement de cliquer une nouvelle fois dessus.
Comment puis-je connaître les découpes de rails à réaliser ?
Le rapport d'étude vous fournit le détail de l'ensemble des longueurs de rail et des quantités dont vous aurez besoin.
Pourquoi choisir ISY-PV ?
- Des prix attractifs pour une qualité supérieure
- Une entreprise française au cœur des préoccupations des installateurs photovoltaïques en France
- Une expérience de plus de 15 ans dans la R&D des fixations photovoltaïques
- Des solutions validées sous ETN et testées dans différents laboratoires
Nos engagements
ETN Validé
Avis technique délivré par le CSTB
Assurabilité
Couverture décennale assurée
Qualité
Matériaux premium testés en labo
Esthétisme
Finition Full Black & lignes épurées
